Installera Audi e-Tron backamera

Audi original backkameror (parkeringskamera) ger en automatisk och integrerad bild bakåt vid backning. Kameran, som monteras så gott som osynligt i bakluckan, sänder vidare bilden helt digitalt till bilens original radiosystem. På radioskärmen visas bilens stötfångare och en stor del av området bakom bilen. Den inbyggda styrenheten har en avancerad bildbehandling för att återskapa en så verklighetstrogen bild som möjligt samt med en dynamisk projicering av rattutslagen från bilen. Dragkroken är synlig i skärmen och systemet hjälper till vid backning mot släpvagnar, dessutom för bilar med MMI Navigation (PRnr.:I8T) så är det möjligt att zooma in närmare dragkroken med en bild från ovan (fågel- eller helikopterperspektiv) allt för att göra det lättare att manövrera och bedöma avstånd bakåt.

I detta inlägg visar vi vad som krävs för att installera Audi original backkamera i nya Audi e-Tron tillverkad efter 2019.

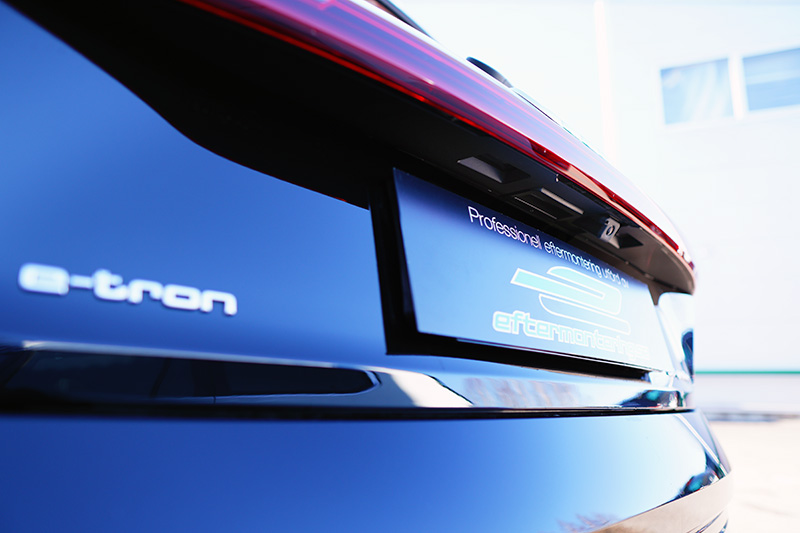

Att installera original backkamera i Audi etron tillverkad efter 2019 innebär att byta ut bilens baklucke-handtag mot motsvarande originaldel som istället har en integrerad kamera. Backkameran visar bild & dynamiska guidelinjer i befintlig original-display. Guidelinjerna ger bättre kontroll genom att förutspå var bilen kommer att hamna vid backning vid det aktuella rattutslaget.

I inlägget monteras original backkamera i Audi etron tillverkad 2019.

SNABB-FRÅGOR:

Vart kan jag köpa hårdvaran jag behöver?
BACKKAMERA AUDI E-TRON (GE)

Vilka verktyg behöver jag?
TORXMEJSEL T20
TOLVTANDS-HYLSA M10
PLASTVERKTYG
DRAGFJÄDER
DUBBEL HYLSNYCKEL 10MM (VINKLAD)
HYLSNYCKEL 8MM
SNABB-ANSLUTNING
AKTIVERING / KODNING / PROGRAMMERING

• Börja med att bagagerumsklädsel samt insynsskyddet på bakluckan, lossa klädseln/kåpan på insidan av bakluckan genom att dra den utåt. Kåpan hålls på plats av clips.

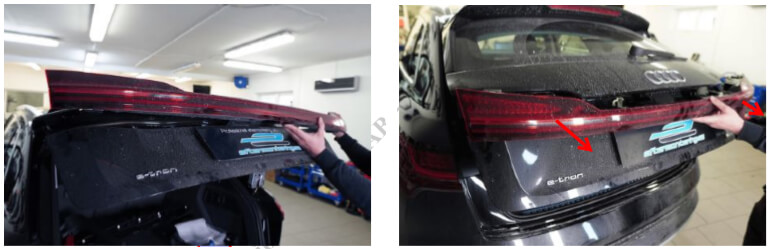

• Lossa försiktigt knapp och ev. lampor i bagageluckans inredning/kåpor. Börja därefter med att lossa den markerade kåpan (fig 4). Samtliga kåpor i bakluckan använder clips för att hållas på plats.

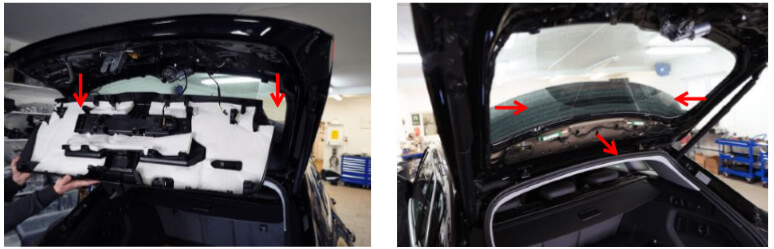

• Lossa därefter samtliga skruvar i samt varsamt dra ut spärren på insidan (figur 5) för att lossa clips och bakluckans belysning (figur 6).

• Lossa baklyktan i bagageluckan efter att lossat både spärrar och skruvar från insidan. Därefter kommer du åt handtaget och förbered för kameran.

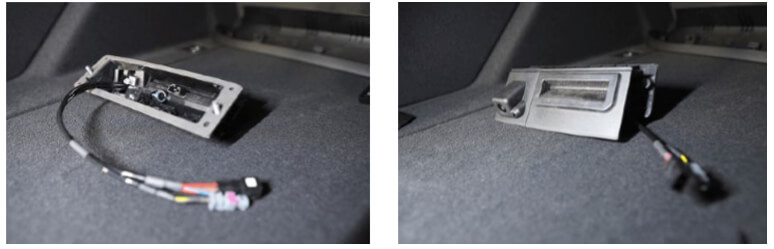

• Montera kameran mot bilens original baklucke-handtag med medföljande delar samt montera in den nya kåpan med integrerad backkamera för Audi e-Tron och dra kablaget vidare in i bilen med hjälp av en dragfjäder via markeringen i figur 11.

• Förbered kablaget och dra kablaget noga genom bilens kabelrör enligt figur 12, notera packning för att undvika läckage/skador på bilen. Koppla därefter kamerans kablage mot bilens original kopplingspunkt enl. figur 13.

• Dra vidare kablaget mot bilens front enligt anvisningarna i figur 14. Montera därefter handtaget för backkameran i bilens baklucka (figur 15) på Audi eTron och anslut kablaget.

• Audi e-trons uppbyggnad skiljer sig från motsvarande audi-modeller och kablaget monteras med fördel genom att lossa på förarstolen (figur 16), notera att denna inkoppling även går att göra utan att lossa förarstol. Koppla kablaget enl. anvisningarna i figur 17 mot kontakthuset i MMI och övriga styrdon.

• Lossa därefter bilens mittkonsol enl. figur 18-22 och anslut strömtillförseln till kameran.

• Efter slutförd montering, anslut fjärrdator eller kontakta lokal Audi-verkstad för programmering / kodning av original backkamera i Audi e-tron.

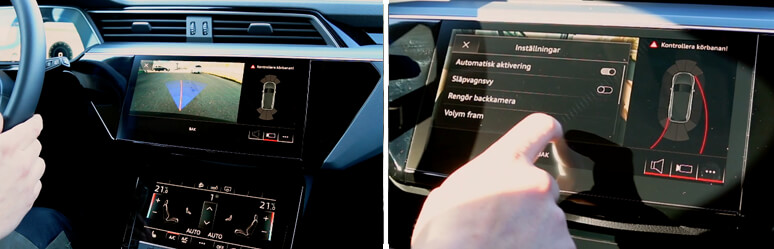

• Vid inkoppling av rengöring/spolning av kameran (medföljer i kittet) mot bilens spolsystem samt fågel- eller helikopterperspektiv för bilar med dragkrok, vänligen se till att även denna variantkodning programmeras in.
