Saknar din Audi A6 / A7 (4G / C7) backkamera och du går i tankar om att eftermontera en kamera som ger sikt bakåt vid backning? I detta inlägg visar vi vad som krävs för att installera Audi original backkamera i Audi A6 tillverkad mellan 2011 och 2018.
Att installera original backkamera i Audi A6 / A7 4G tillverkad mellan 2011 - 2018 innebär att byta ut bilens baklucke-handtag mot motsvarande originaldel som istället har en integrerad kamera. Backkameran visar bild & guidelinjer i befintlig original-display. Guidelinjerna ger bättre kontroll genom att förutspå var bilen kommer att hamna vid backning vid det aktuella rattutslaget.
I inlägget nedan utförs montering av original-kamera i Audi A6 C7 tillverkad år 2014. Installation är snarliknande även för övriga årsmodeller av A6 4G / C7 samt Audi A7 4G.
Video-demonstration av Audi original parking-system plus

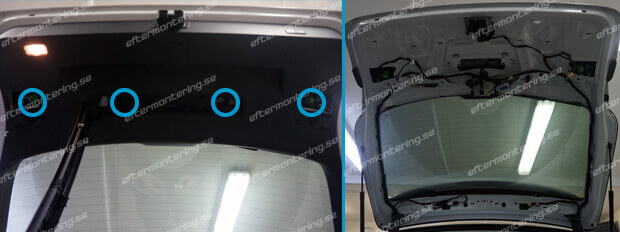

Börja med att lossa varningstriangeln och de markerade 4 skruvarna som håller fast bagageluckans nedre inredning. Lossa nedre plastkåpan som hålls på plats med hjälp av clips genom att dra den från bakluckan. Lossa därefter övre inredningen genom att dra sidorna mot varann.
Lossa plastkåpan som täcker det befintliga kablaget samt innertaket genom att lossa clipsen i den illustrerade riktningen.
Lossa befintligt baklucke-handtag utan backkamera i er Audi A6 4G C7.

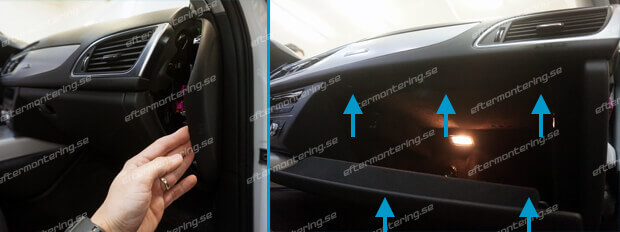

Lossa handskfacket i A6 4G genom att montera ur sidokåpan samt lossa de 5 markerade skruvarna (3st på insidan av handskfacket och 2 undertill).

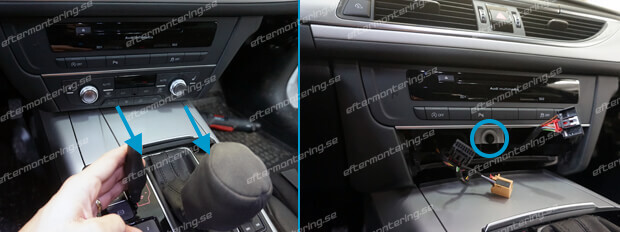

Lossa Audi A6 MMI / navigationsenhet genom att dra klima-enheten utåt med hjälp av krokverktyg enl. markeringarna nedan. Lossa därefter skruven som håller MMI-huvudenheten på plats samt kablage.
Jobba kablaget framåt längs med markeringarna nedan från bakluckan framåt. Säkerställ att kablaget ej kan skadas vid öppning/stängning av bakluckan genom att säkra det mot befintligt kablage.

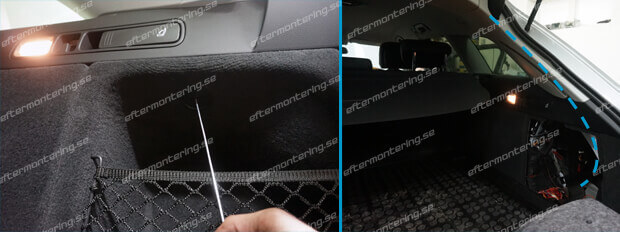

Lossa det högra facket i bagageutrymmet och lyft ur för att lättare dra kablaget vidare.
Dra kablaget vidare enl. markeringarna nedan och anslut på i det anvisade kontakthuset i MMI-huvudenheten.
Samtliga kablage enligt anvisningarna på kablagen samt anslut fjärrdator eller kontakta lokal Audi-verkstad för programmering / slutföring av installation av backkamera i Audi A6 (4G / C7).
